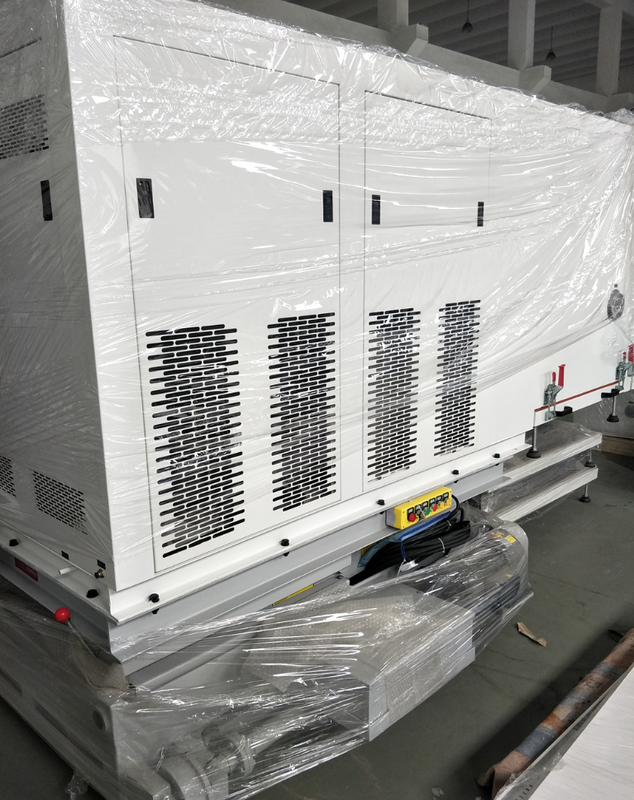

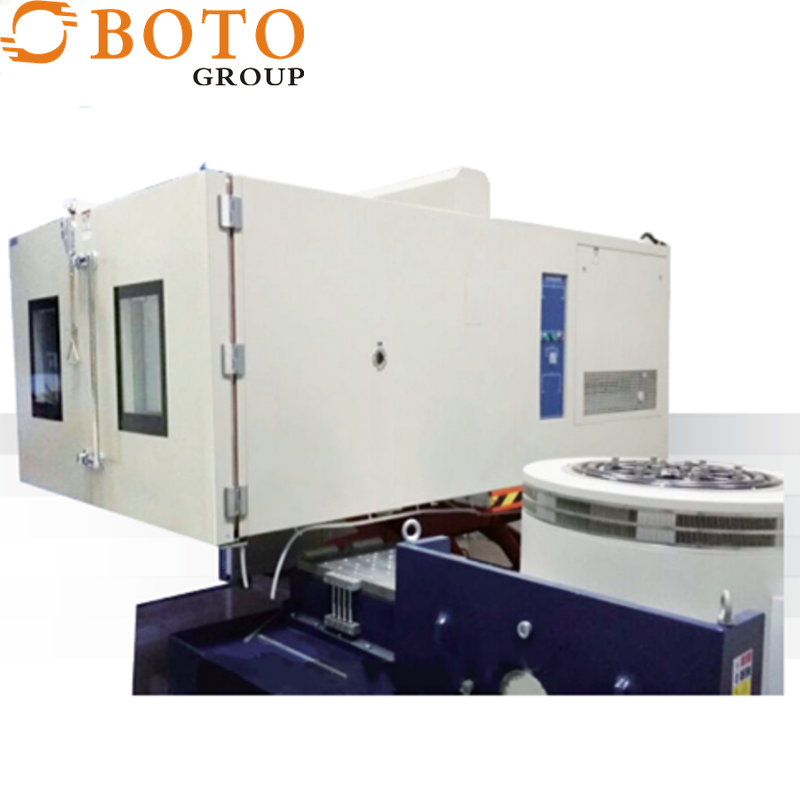

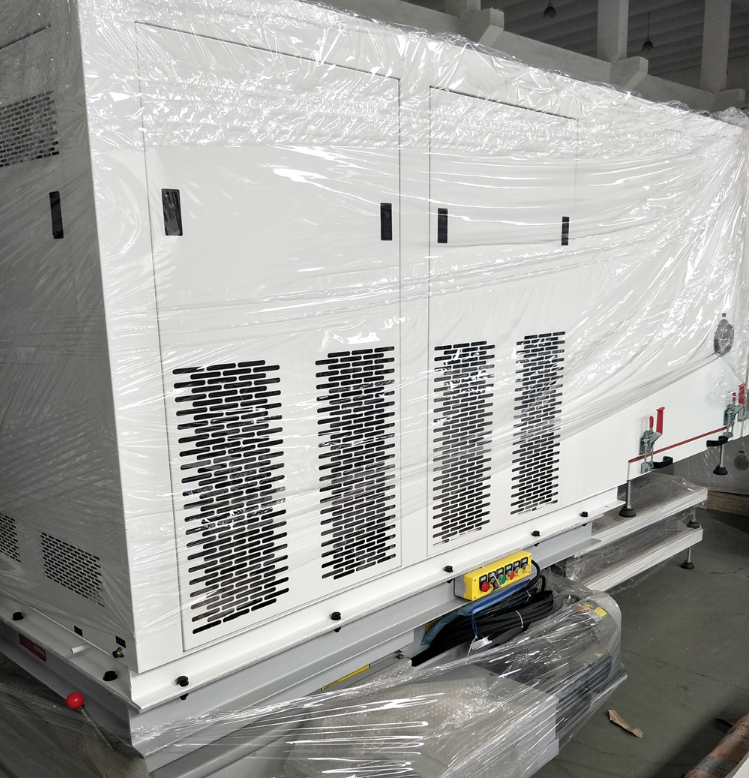

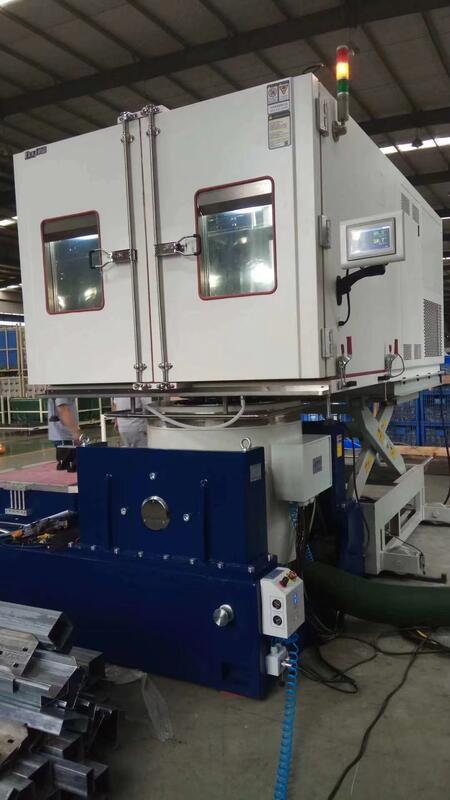

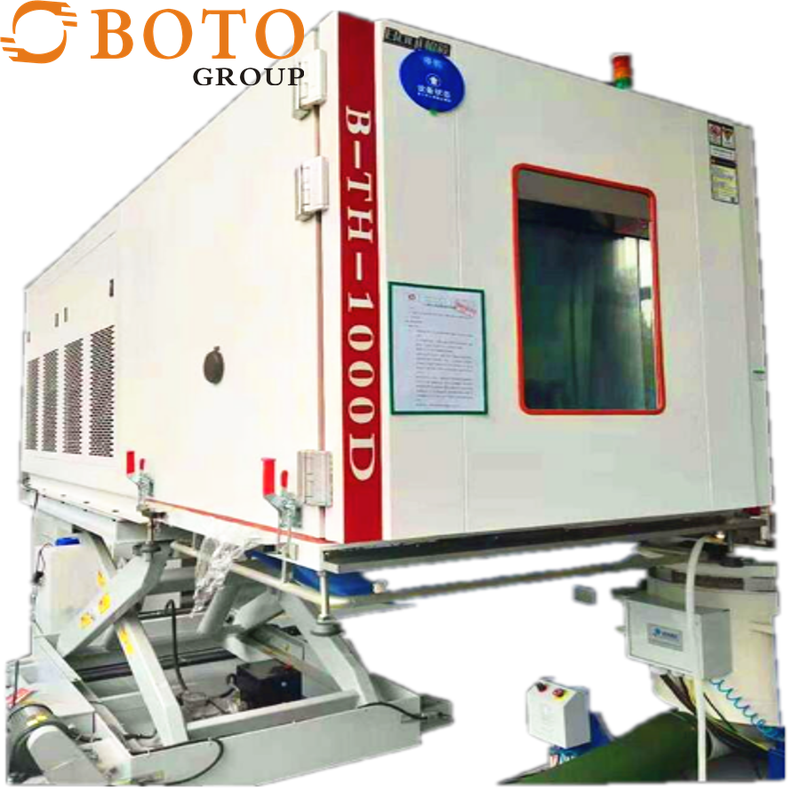

Maßgeschneiderte umfassende Temperatur-, Feuchtigkeits- und Vibrations-Kombinationsprüfkammer

Temperatur-, Feuchtigkeits- und Vibrations-Kombinations-Prüfkammer

Beschreibung des Standards:

Die Leistungskennzahlen erfüllen die Anforderungen von GB5170, 2, 3, 5, 6-95 "Prüfmethoden für grundlegende Parameter von Umwelttestgeräten für elektrische und elektronische Produkte: Tieftemperatur-, Hochtemperatur-, konstante Feuchtigkeits- und wechselnde Feuchtigkeitsprüfgeräte". Grundlegende Umweltprüfverfahren für elektrische und elektronische Produkte Test A: Tieftemperatur-Prüfmethode GB 2423.1-89 (IEC68-2-1) Grundlegende Umweltprüfverfahren für elektrische und elektronische Produkte Test B: Hochtemperatur-Prüfmethode GB 2423.2-89 (IEC68-2-2) Elektrische und elektronische Produkte Grundlegende Umweltprüfverfahren für Produkte Test Ca: Konstante Feuchtigkeits-Prüfmethode GB/T 2423.3-93 (IEC68-2-3) Grundlegende Umweltprüfverfahren für elektrische und elektronische Produkte Test Da: Wechselnde Feuchtigkeits-Prüfmethode GB/T423.4-93 (IEC68-2-30).

Detaillierte Leistungsparameter:

1.1 Modell: BT-50ZA

1.2: Innenkastenabmessungen: B350*H400*T300mm

Kartongröße: B580*H1350*T870mm

1.3 Temperaturbereich: -20°C ~ 150°C

1.4 Temperaturschwankung: ±0,5°C

1.5 Temperaturabweichung: ≤±2°C

1.6 Aufheizzeit: ca. 40 Minuten von Raumtemperatur auf 150°C (nicht ausgelastete Nichtlinearität)

1.7 Abkühlzeit: ca. 60 Minuten von Raumtemperatur auf -20°C (nicht ausgelastete Nichtlinearität)

1.8 Feuchtebereich: 20%~98%r.F.

1.9 Feuchteschwankung: ±3%r.F.

1.10 Feuchteabweichung: ≤3%

Struktur und Material:

A. Innenkastenmaterial: Edelstahlblech (SUS #304)

B. Außenkastenmaterial: Edelstahlblech mit Zerstäubungsbehandlung (SUS #304) oder Kaltblechlack (optional)

C. Isoliermaterial: Hart-Polyurethan-Schaum und Glaswolle

D. Luftzirkulationssystem:

(1) 1 90W Motor

(2) Edelstahl-Verlängerungswelle

(3) Mehrflügelventilator (SIRCCO FAN)

E. Kastentür: einteilige Tür, ein Fenster, nach links öffnend, Griff auf der rechten Seite

(1) Fenster 260*340*40mm 3 Schichten Vakuum

(2) Flacher Einsteckgriff

(3) Rückseitiger Knopf: SUS #304

Kühlsystem:

A. Kompressor: Vollständig gekapselter Kompressor, importiert aus Frankreich

B. Kältemittel: umweltfreundliches Kältemittel R404A

C. Kondensator: Rippenmotor mit Kühlung

D. Verdampfer: Rippentyp, mehrstufige automatische Ladekapazitätsregelung

E. Weiteres Zubehör: Trockenmittel, Kältemittel-Durchflussfenster, Expansionsventil

F. Expansionssystem: Kapazitätsgesteuertes Kühlsystem

Steuerungssystem:

Originalimport aus Südkorea, vollständiges chinesisches LCD 7-Zoll-Koreanisch 880-Display LCD-Touchpanel, Dialogeingabe von Daten auf dem Bildschirm,

Technisches Schema für Präzisionsinstrumenten-Prüfausrüstung

Temperatur und Feuchtigkeit können gleichzeitig programmiert werden, Kurvenanzeige, Sollwert/Anzeigewert-Kurve. Verschiedene Alarme können separat angezeigt werden, Fehler treten auf

Wenn der Fehler auf dem Bildschirm angezeigt wird, kann der Fehler behoben und Fehlbedienungen vermieden werden. Mehrere PID-Regelungsfunktionen, präzise Überwachungsfunktionen, die in Form von Daten auf dem Bildschirm angezeigt werden.

1. Controller-Spezifikationen:

a. Genauigkeit: Temperatur ±0,1°C, Feuchtigkeit ±1%r.F.

b. Auflösung: Temperatur ±0,1, Feuchtigkeit 1%r.F.

c. Temperaturanstieg: 0,1~9,9 einstellbar

d. Mit Standby- und Alarmfunktion für obere und untere Grenzwerte

e. Auswahl des Temperatur- und Feuchtigkeitssignaleingangs PT 100Ω×2 (Trocken- und Nasskugel)

f. Temperatur- und Feuchtigkeitsumwandlungsausgang: 4~20MA

g. 6 Gruppen von P.I.D.-Regelungsparametereinstellungen, P.I.D.-Automatikberechnung, automatische Korrektur von Trocken- und Nasskugel

2. Bildschirm-Anzeigefunktion:

a. Touch-Eingabe, Anzeigeoptionen direkt auf dem Bildschirm

b. Direkte Anzeige der eingestellten (SV) und tatsächlichen (PV) Temperatur- und Feuchtigkeitswerte (in Englisch)

c. Es kann die aktuelle Programmnummer, Segmentnummer, Restzeit und Zykluszeiten anzeigen

d. Funktion für laufende kumulative Zeit

e. Der Sollwert für das Temperatur- und Feuchtigkeitsprogramm wird als grafische Kurve angezeigt, mit Funktion zur Anzeige der Programmablaufkurve in Echtzeit

f. Mit einem separaten Programmbearbeitungsbildschirm, direkte Eingabe von Temperatur, Feuchtigkeit und Zeit

Spezifikation:

Produktdetails:
