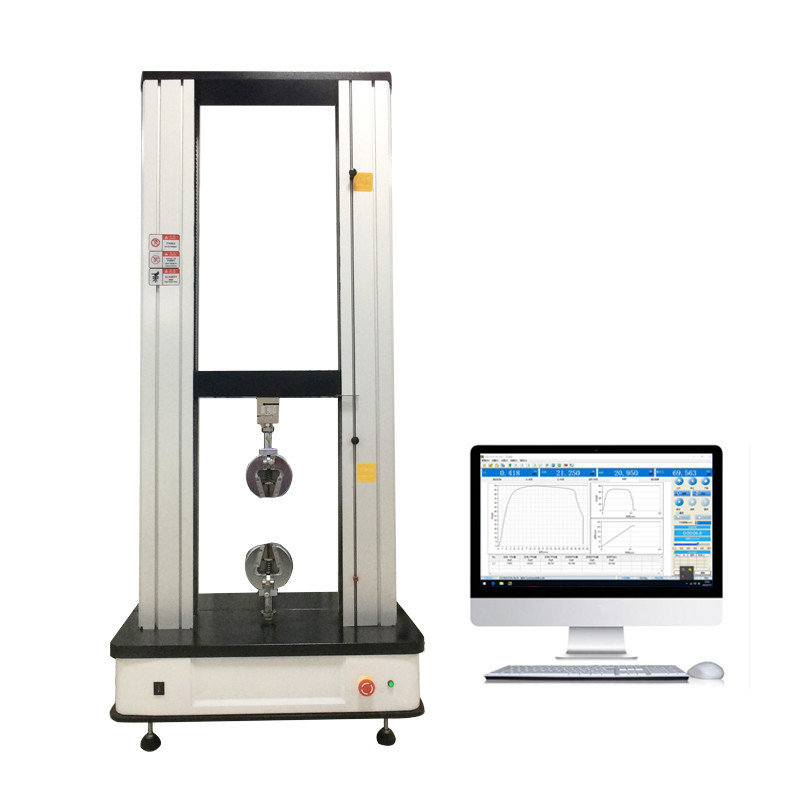

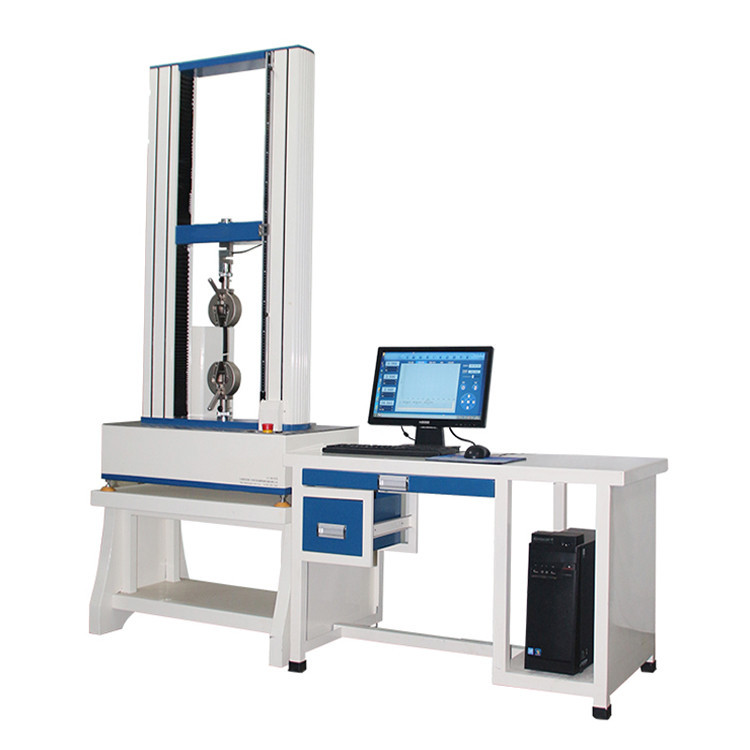

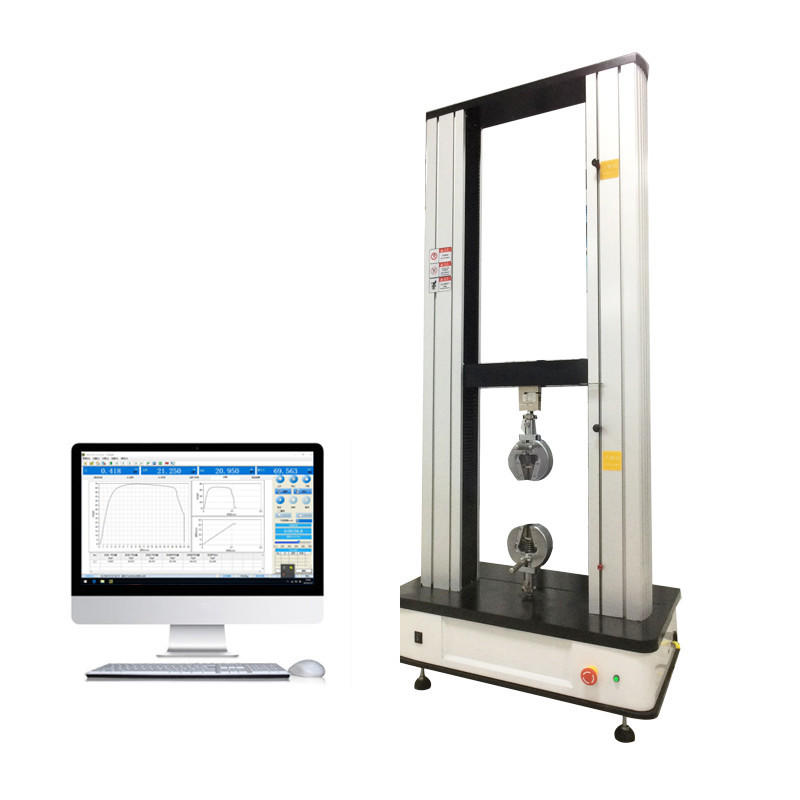

30/50/100KN Computergesteuerte elektromechanische Universal-Zugprüfmaschine
1. Übersicht:
Wird hauptsächlich zum Testen von Spannung, Druck, Biegung, Schälen, Reißen und anderen mechanischen Eigenschaften von metallischen, nichtmetallischen und Verbundwerkstoffen verwendet.
Durch die Einführung eines präzisen automatischen Steuerungs- und Datenerfassungssystems wird eine vollständige Digitalisierung der Datenerfassungs- und Steuerungsverfahren erreicht. Während des Zugversuchs können maximale Spannung, Zugfestigkeit, Abziehfestigkeit, Druckfestigkeit, Dehnung, Verlängerung usw. getestet werden.
Nach dem Test kann der Hauptcontroller die Testergebnisse automatisch anhand der vor dem Test festgelegten Parameter berechnen und in der Zwischenzeit die Testergebnisse anzeigen.
Sämtliche Parameter können abgefragt, angezeigt und ausgedruckt werden.
2.technische Parameter:
1. Prüfkraft
Maximale Prüfkraft(kN):100kN
Testgenauigkeit:1. Klasse(Standard)/(0,5 KlasseOptional)
Effektiver Testbereich:2%-100%FS/(0,5 Klasse mit 0,4%-100%Optional)
Auflösung erzwingen:1/300000
Relativer Fehler des Testwertes:±1%/(0,5 Klasse mit ±0,5%Optional)
2. Testgeschwindigkeit
Drehzahl-Einstellbereich:0.001~200 mm/min (stufenlose Drehzahlregelung)/ (kann angepasst werden)
Genauigkeit:besser als±1 %
KraftregelungRateReichweite:0,005–5 %FN
KraftregelungRateRegelgenauigkeit:
wenn bewerten<0,05 FN/s,ist innerhalb±2 %Einstellungswert
Wenn die Rate≥0,05FN/s,ist innerhalb±1%/(0,5 Klasse, Genauigkeit ist ±0,5%EinstellungswertOptional)
Kontrolle der VerformungsrateReichweite:0,005 – 5 %FN
Kontrolle der VerformungsrateGenauigkeit:
wenn bewerten<0,05 FN/s,ist innerhalb±2 %Einstellungswert
Wenn die Rate≥0,05FN/s,ist innerhalb±0,5 %Einstellungswert
3. DPlatzierung(beweglicher Querträger)
Testbereich:0~999 mm
Auflösung:0,001 mm
Testgenauigkeit:besser als±1 %
4.Verformung
DInformationenprüfenReichweite:Spurlänge:50 mm,maximale Verformung:15 mm (kann angepasst werden)
Effektiver Testbereich:2 %~100 % FS
Auflösung:0,01 mm
Relativer Fehler des Testwertes:±1 %
5. Testraum
Effektiver Zugraum:600 mm(kann angepasst werden)
Effektiver Kompressionsraum:600 mm(kann angepasst werden)
WirksamTgrößte Breite:450 mm (kann angepasst werden)
6.BArbeitsumgebung
Zimmertemperatur:10~35°C,Feuchtigkeit:20 % ~80 %
| TECHNISCHE PARAMETER |
| Modell |
WDW-T50 |
WDW-T100 |
WDW-T200 |
WDW-T300 |
WDW-T600 |
| Maximale Prüfkraft |
50 kN |
100kN |
200kN |
300kN |
600kN |
| Genauigkeitsstufe |
0,5 Stufe |
| Messbereich der Prüfkraft |
0,2 % bis 100 % vom Endwert |
| Prüfkraftanzeigefehler |
±0,5 % |
| Prüfkraftauflösung |
Die maximale Prüfkraft von 1/500000, der gesamte Prozess unabhängig von der Datei |
| Fehler bei der Strahlverschiebungsanzeige |
±0,2 % |
| Verschiebungsauflösung |
0,015 µm |
| Einstellbereich der Kraftregelungsrate |
0,005 bis 5 % vom Endwert |
| Genauigkeit der Kraft-/Ratenregelung |
Die Rate beträgt weniger als ±2 % des eingestellten Werts, wenn die Rate weniger als 0,05 % FS/s beträgt, und weniger als ±0,5 % des eingestellten Werts, wenn die Rate ≥0,05 % FS/s beträgt. |
| Einstellbereich der Verformungsrate |
0,005 bis 5 % vom Endwert |
| Genauigkeit der Deformationsratenregelung |
Die Rate beträgt weniger als ±2 % des eingestellten Werts, wenn die Rate weniger als 0,05 % FS/s beträgt, und weniger als ±0,5 % des eingestellten Werts, wenn die Rate ≥0,05 % FS/s beträgt. |
| Einstellbereich der Strahlgeschwindigkeit |
0,001 bis 500 mm/min |
| Relativer Fehler der Strahlgeschwindigkeit |
Innerhalb ±0,2 % des eingestellten Wertes |
| Konstante Kraft, konstante Verformung, konstanter Regelbereich für Verschiebung |
0,5 % bis 100 % vom Endwert |
| Konstante Kraft, konstante Verformung, konstante Wegregelgenauigkeit |
Wenn der Einstellwert ≥10 % FS ist, liegt er innerhalb von ±0,1 % des Einstellwerts; wenn der Einstellwert <10 % FS ist, liegt er innerhalb von ±1 % des Einstellwerts. |
| Spannfläche (ohne Vorrichtung) |
1000 mm |
1450 mm |
1100 mm |
1250 mm |
| Kompressionsraum |
930 mm |
1480 mm |
1100 mm |
1100 mm |
| Effektive Testbreite |
560 mm |
580 mm |
580 mm |
600 mm |
| Host-Abmessungen (mm) |
1010×850×2160 |
1090×820×2740 (Einzelzeile)1090×820×2820 (Doppelzeile) |
1090×820×2475 (Einzelzeile)1090×820×2555 (Doppelzeile) |
1420 × 1145 × 2915 |
| Doppelter Platz |
380 V/50 Hz, ±10 % |
| Leistung |
3KW |
5KW |
|
4,4 kW |
| Gewicht des Wirtes |
Etwa 1000 kg |
Etwa 1100Kg |
Etwa 1200Kg |
Etwa 1500Kg |
| Große Verformung |
Großer Deformationsmessbereich |
Notiz |
1. Vorrichtungs- und Verformungsmessgeräte sowie weiteres Zubehör, konfiguriert nach Kundenwunsch |
| Großer Deformationsfehler |
2. Nach Benutzeranforderungen für die lokale Anpassung |
| Auflösung großer Deformationen |
3 spezielle Erweiterung Testraum kann angepasst werden |
Verpackung & Versand
--- Karton, Holzkiste oder angegebenes Paket
1) Innenverpackung: staubdichter Plastikbeutel
2) Äußere Verpackung: Standard-Export-Holzkiste mit Palette
3) Geeignet für den internationalen Transport per See-, Luftfracht oder mit jeder anderen Versandmethode.
(Hinweis: Wir können spezielle Pakete entsprechend den Anforderungen des Käufers bereitstellen.
