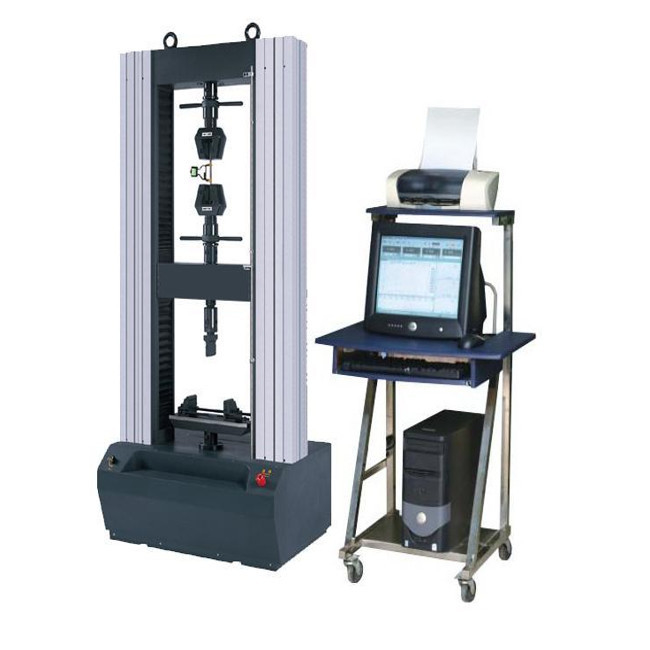

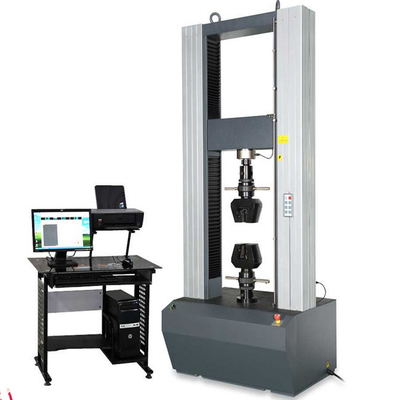

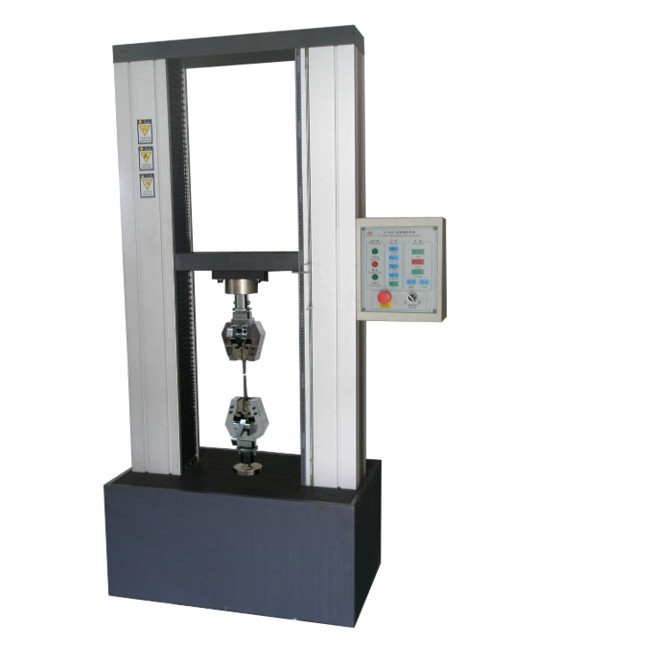

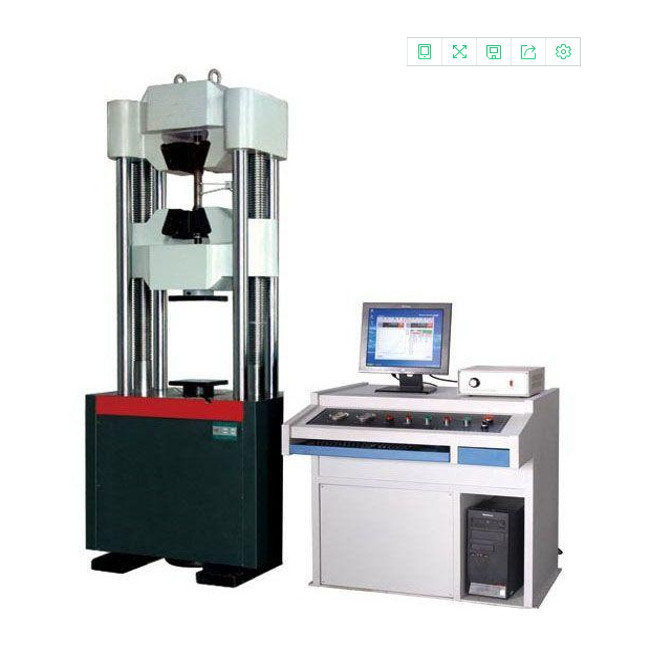

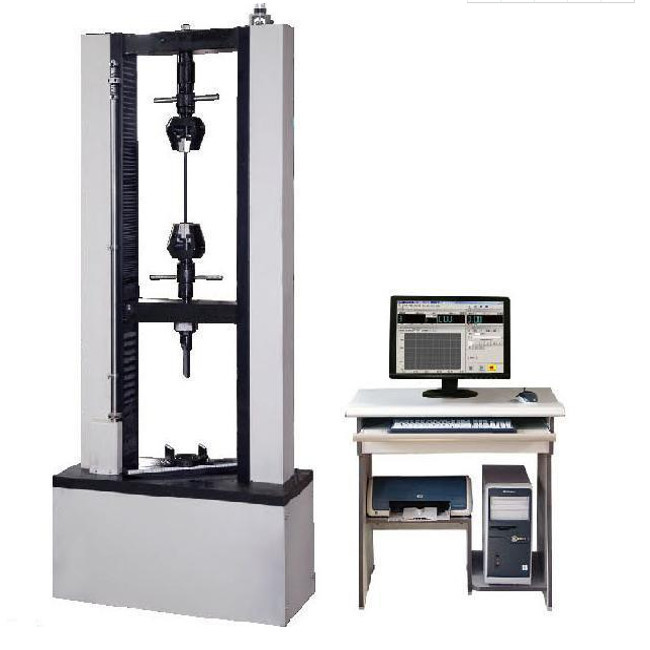

Universalmaschine zur Zugprüfung 30KN Elektromechanische
1Übersicht:
Hauptsächlich zur Prüfung von Spannung, Kompression, Biegen, Schälen, Reißen und anderen mechanischen Eigenschaften von metallischen, nichtmetallischen und Verbundwerkstoffen.
Durch die Annahme eines präzisen automatischen Steuerungs- und Datenerfassungssystems wird eine vollständige Digitalisierung des Datenerfassungs- und Kontrollverfahrens realisiert.Zugfestigkeit, Schälfestigkeit, Kompressionsfestigkeit, Verlängerung usw.
Nach der Prüfung kann die Hauptregulierung automatisch die Prüfergebnisse anhand der vor der Prüfung eingestellten Parameter berechnen und die Prüfergebnisse mittlerweile anzeigen.
Alle Parameter können abgerufen, angezeigt und gedruckt werden.
2.Technische Parameter:
1. Prüfkraft
Maximaler Prüfdruck(kN):100kN
Prüfgenauigkeit:1 Klasse(Standard)/(0.5 Klassenicht erwünscht)
Effektiver Prüfbereich:2%-100%FS/(0.5 Klasse mit 0,4% bis 100%nicht erwünscht)
Auflösung der Kraft:1/300000
Relativer Fehler des Prüfwerts:±1%/(0.5 Klasse mit ±0.5%nicht erwünscht)
2. Testgeschwindigkeit
Geschwindigkeitsbereich:0.001~200 mm/minSchritt weniger Geschwindigkeitsregelung)/ (kann angepasst werden)
Genauigkeit:besser als± 1%
KraftkontrolleZinssatzBereich:00,005 ‰ 5% FN
KraftkontrolleZinssatzKontrollgenauigkeit:
wenn die Rate< 0,05FN/s,ist innerhalb± 2%Einstellung des Wertes
Bei Rate≥ 0,05FN/s,ist innerhalb±1%/(0.5 Klasse, Genauigkeit ist ± 0.5%Einstellung des Wertesnicht erwünscht)
Steuerung der VerformungsrateBereich:0.005·5%FN
Steuerung der VerformungsrateGenauigkeit:
wenn die Rate< 0,05FN/s,ist innerhalb± 2%Einstellung des Wertes
Bei Rate≥ 0,05FN/s,ist innerhalb± 0,5%Einstellung des Wertes
3. DVerlagerung(Bewegtes Querlicht)
Prüfbereich:0~999 mm
Entschließung:0.001 mm
Genauigkeit der Prüfung:besser als± 1%
4.Verformung
DAusbildungPrüfungBereich:Messlänge:50 mm,maximale Verformung:15 mm (kann anpassen)
Wirksamer Prüfbereich:2%~100% FS
Die Entschließung:0.01 mm
Relativer Fehler des Prüfwerts:± 1%
5. Testraum
Effektiver Zugraum:600 mm(kann anpassen)
Effektiver Kompressionsraum:600 mm(kann anpassen)
WirksamtEs ist breit:450 mm (kann anpassen)
6.WArbeitsumgebung
Raumtemperatur:10 ~35°C,Luftfeuchtigkeit20% ~80%
| Technischer Parameter |
| Modell |
WDW-T50 |
WDW-T100 |
WDW-T200 |
WDW-T300 |
WDW-T600 |
| Maximale Prüfkraft |
50 kN |
100 kN |
200 kN |
300 kN |
600 kN |
| Genauigkeitsgrad |
0.5 Ebene |
| Messbereich der Prüfkraft |
00,2% bis 100% FS |
| Fehler bei der Indikation der Prüfkraft |
± 0,5% |
| Auflösung der Prüfkraft |
Die maximale Prüfkraft von 1/500000, der gesamte Prozess unabhängig von der Datei |
| Fehler bei der Anzeige der Strahlverschiebung |
± 0,2% |
| Auflösung der Verlagerung |
0.015 μm |
| Anpassungsspielraum für die Kraftregelung |
0.005 ~ 5% FS/S |
| Genauigkeit der Steuerung der Kraftregelung |
Die Geschwindigkeit beträgt weniger als ± 2% des eingestellten Wertes, wenn die Geschwindigkeit weniger als 0,05% FS/s beträgt, und weniger als ± 0,5% des eingestellten Wertes, wenn die Geschwindigkeit ≥ 0,05% FS/s beträgt. |
| Anpassungsbereich der Verformungsrate |
0.005 ~ 5% FS/S |
| Genauigkeit der Steuerung der Verformungsrate |
Die Geschwindigkeit beträgt weniger als ± 2% des eingestellten Wertes, wenn die Geschwindigkeit weniger als 0,05% FS/s beträgt, und weniger als ± 0,5% des eingestellten Wertes, wenn die Geschwindigkeit ≥ 0,05% FS/s beträgt. |
| Beamgeschwindigkeitsbereich |
0.001 ~ 500 mm/min |
| Relativer Fehler der Strahlgeschwindigkeit |
Innerhalb von ±0,2% des eingestellten Wertes |
| Konstante Kraft, konstante Verformung, konstante Bewegungsregelung |
00,5% bis 100% FS |
| Konstante Kraft, konstante Verformung, konstante Bewegungssteuerung |
Wenn der Einstellwert ≥ 10% FS beträgt, liegt er innerhalb von ±0,1% des eingestellten Wertes; wenn der Einstellwert < 10% FS beträgt, liegt er innerhalb von ±1% des eingestellten Wertes. |
| Streckraum (ohne Befestigung) |
1000 mm |
1450 mm |
1100 mm |
1250 mm |
| Kompressionsraum |
930 mm |
1480 mm |
1100 mm |
1100 mm |
| Wirkliche Prüfbreite |
560 mm |
580 mm |
580 mm |
600 mm |
| Hostgrößen ((mm) |
1010 × 850 × 2160 |
1090×820×2740 (Einfachraum) 1090×820×2820 (Doppelraum) |
1090×820×2475 (Einfachraum) 1090×820×2555 (Doppelraum) |
1420×1145×2915 |
| Doppelraum |
380V/50Hz, ± 10% |
| Macht |
3 kW |
5 kW |
|
4.4 kW |
| Gewicht des Wirts |
Ungefähr 1000 Kilo. |
Ungefähr 1100 Kilo. |
Ungefähr 1200 Kilo. |
Ungefähr 1500 Kilo. |
| Große Verformung |
Großer Verformungsmessbereich |
Anmerkung |
1- Feststell- und Verformungsmessgeräte und sonstiges Zubehör, konfiguriert nach Kundenbedarf |
| Großer Verformungsfehler |
2. Nach den Anforderungen der Benutzer für die lokale Anpassung |
| Große Verformungslösung |
3 spezielle Erweiterung Testraum kann angepasst werden |
Verpackung und Versand
--- Karton, Holzkoffer oder spezifizierte Verpackung
1) Innenverpackung: staubdichte Plastiktüte
2) Außenverpackung: Standard-Export-Holzkoffer mit Palette
3) geeignet für den internationalen Transport durch See-, Luft- oder andere Versandmethoden.
(Hinweis: Wir können spezielle Pakete nach den Anforderungen des Käufers liefern.
